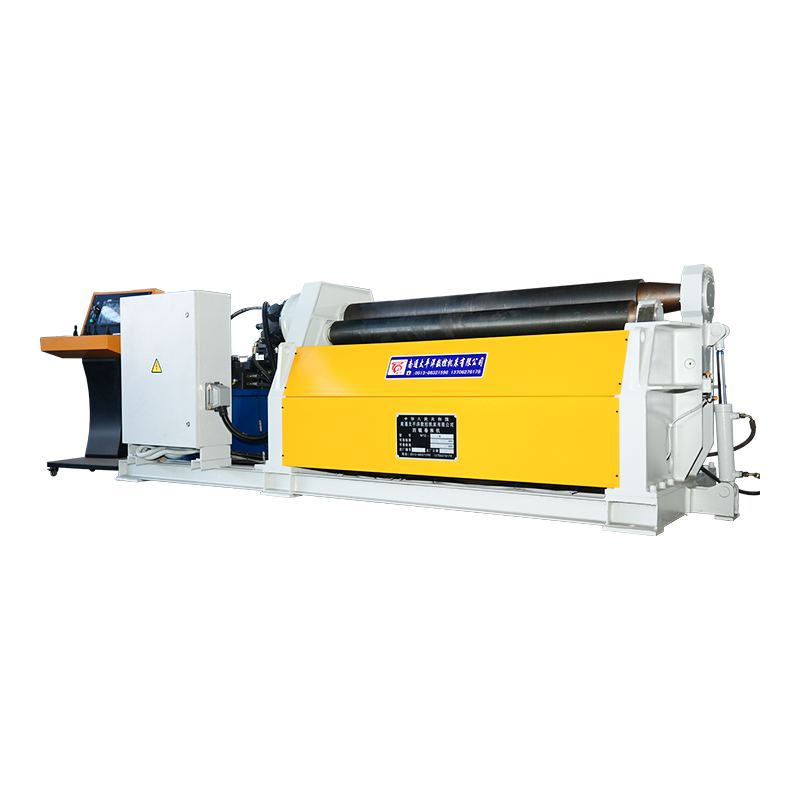

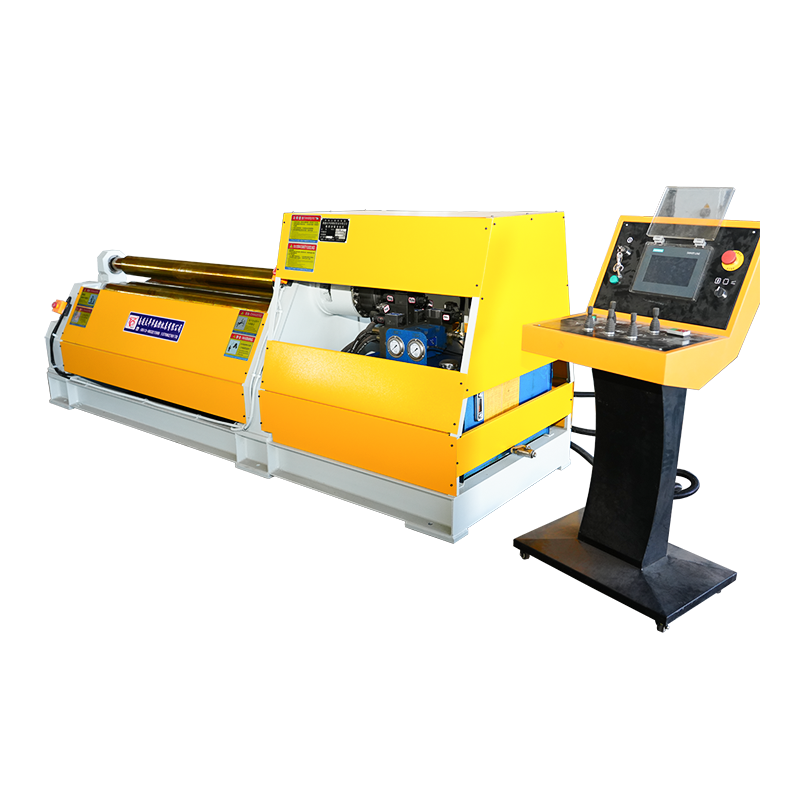

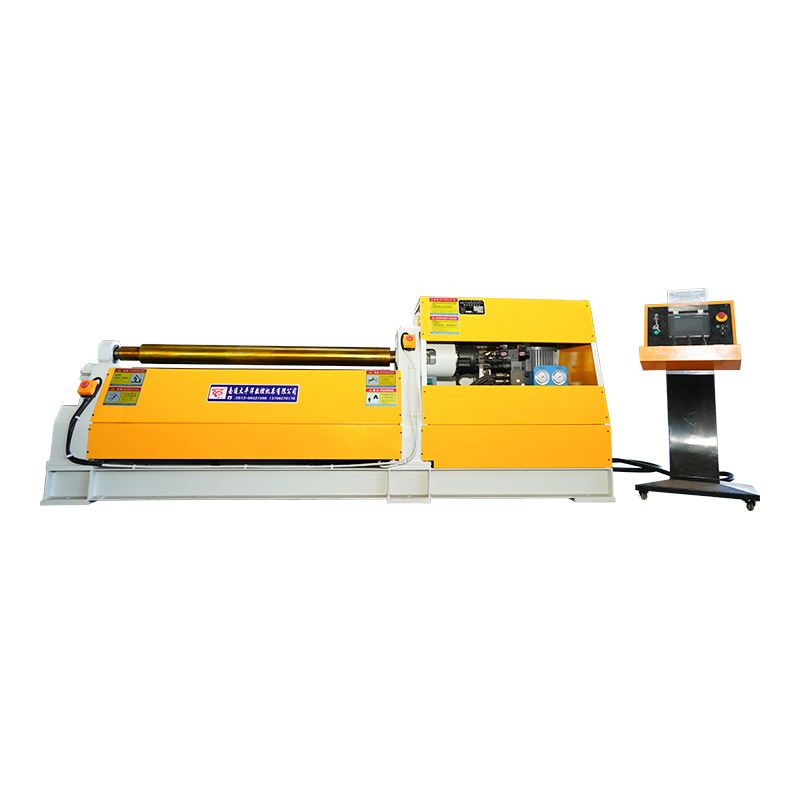

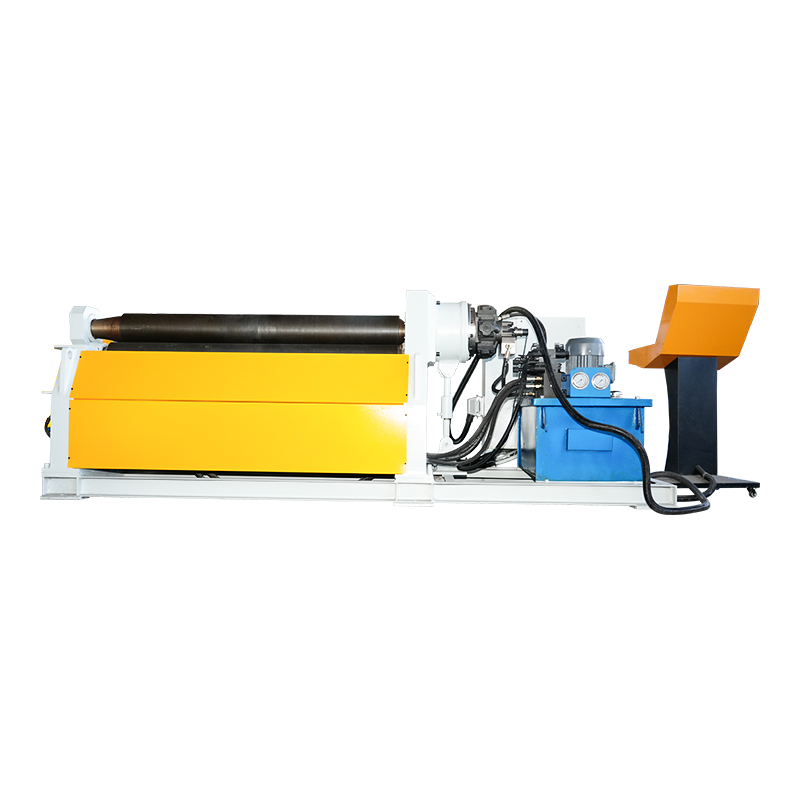

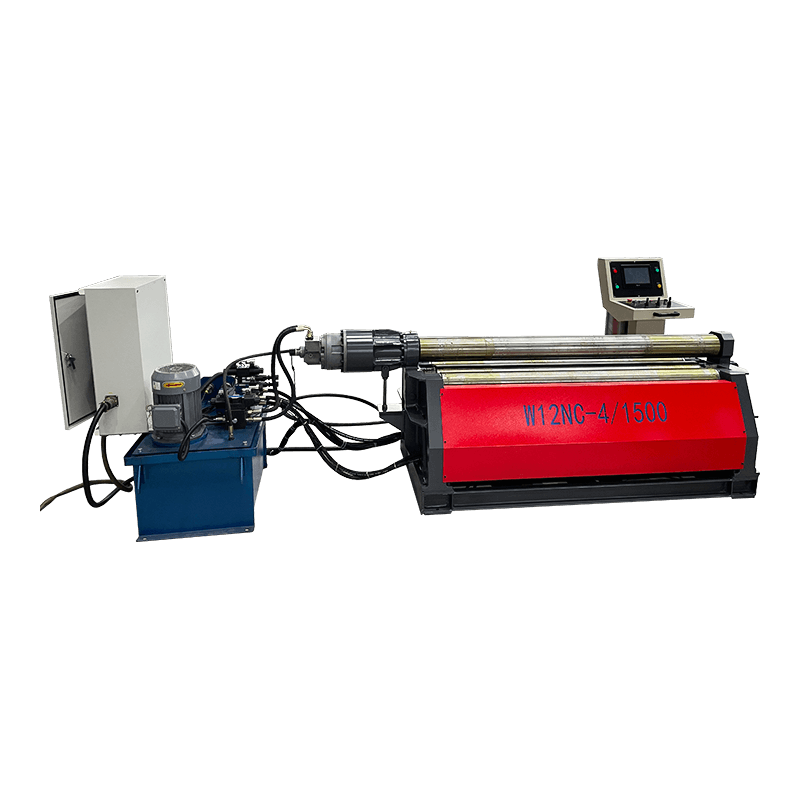

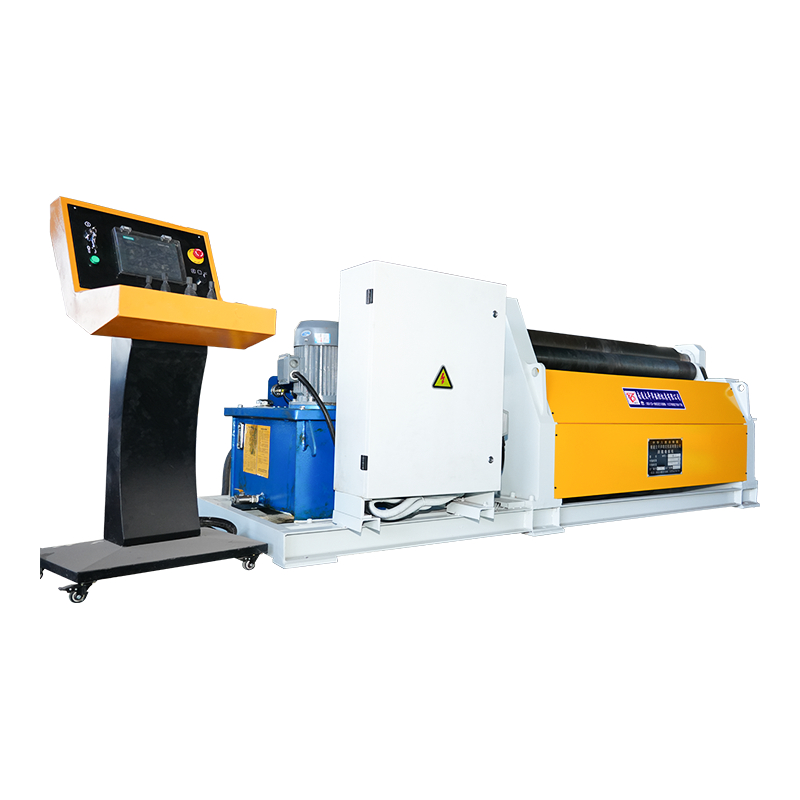

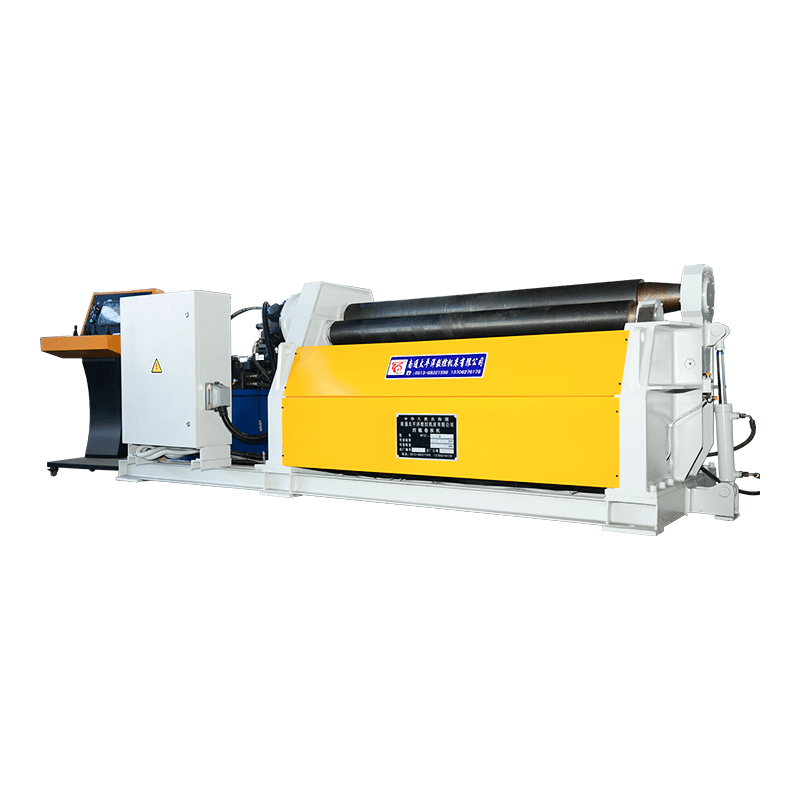

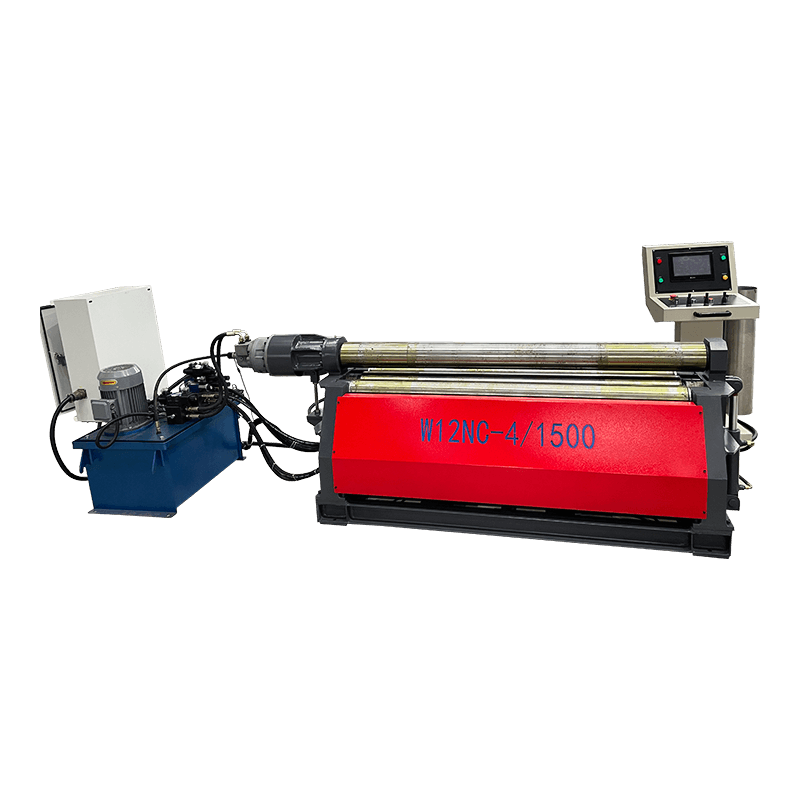

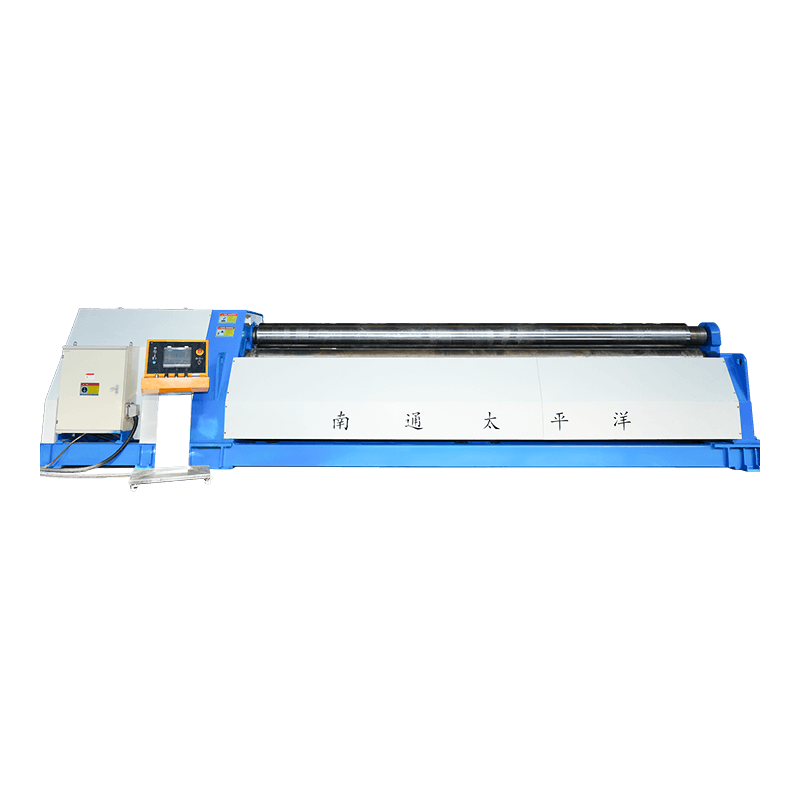

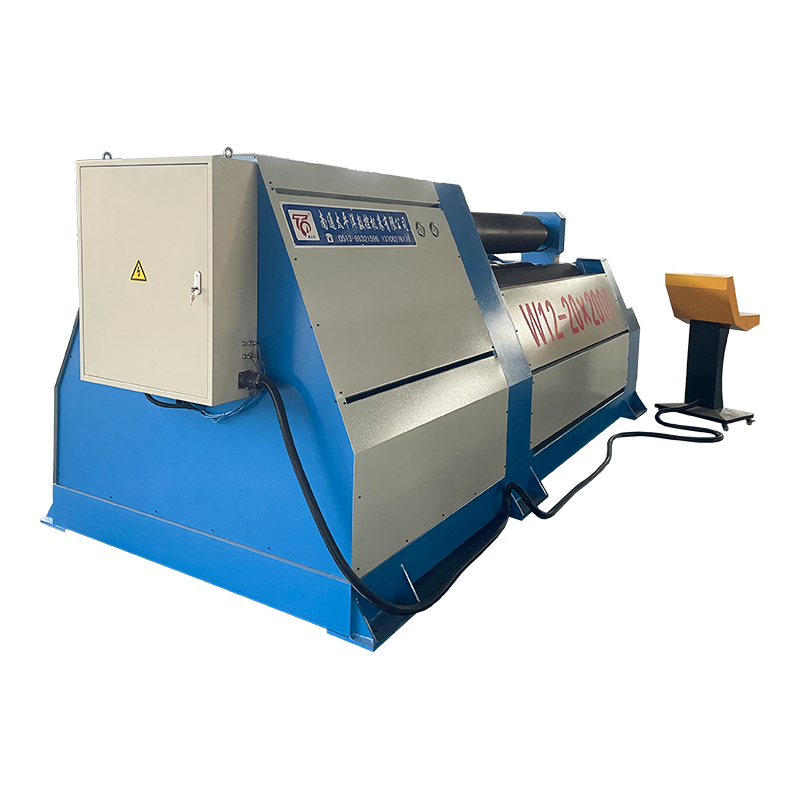

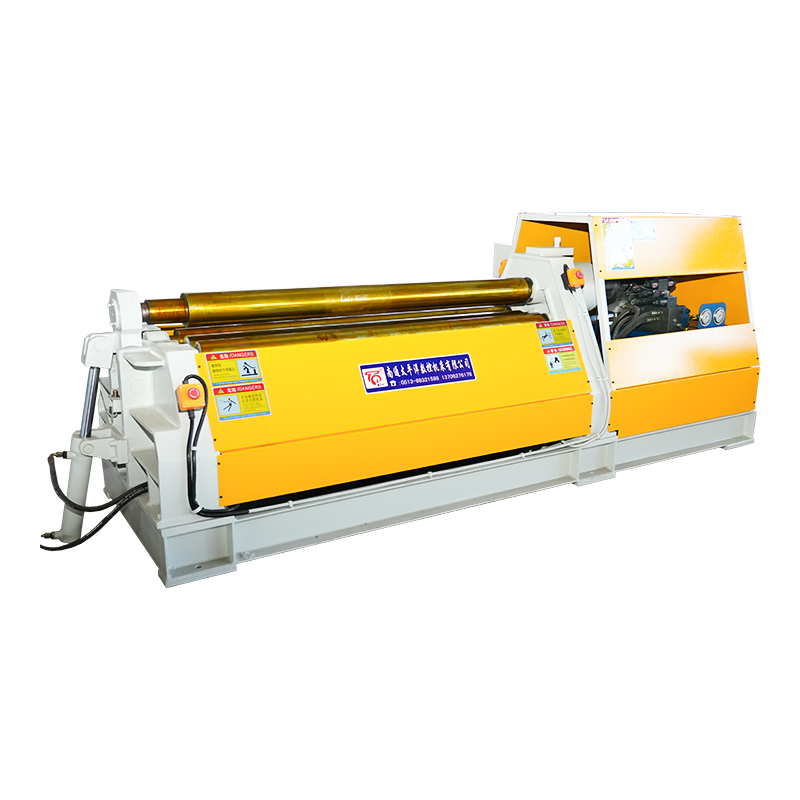

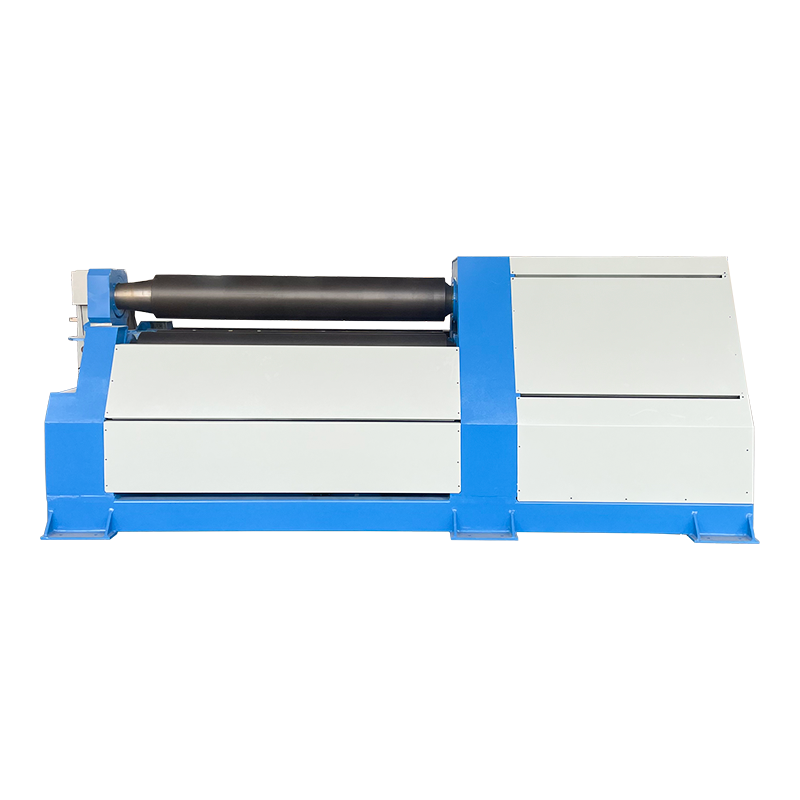

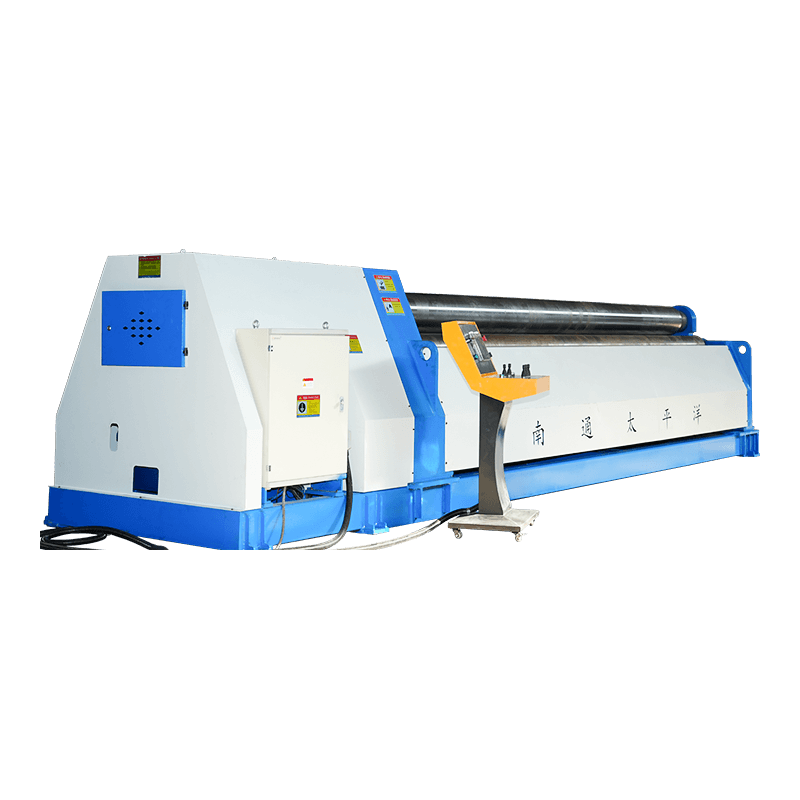

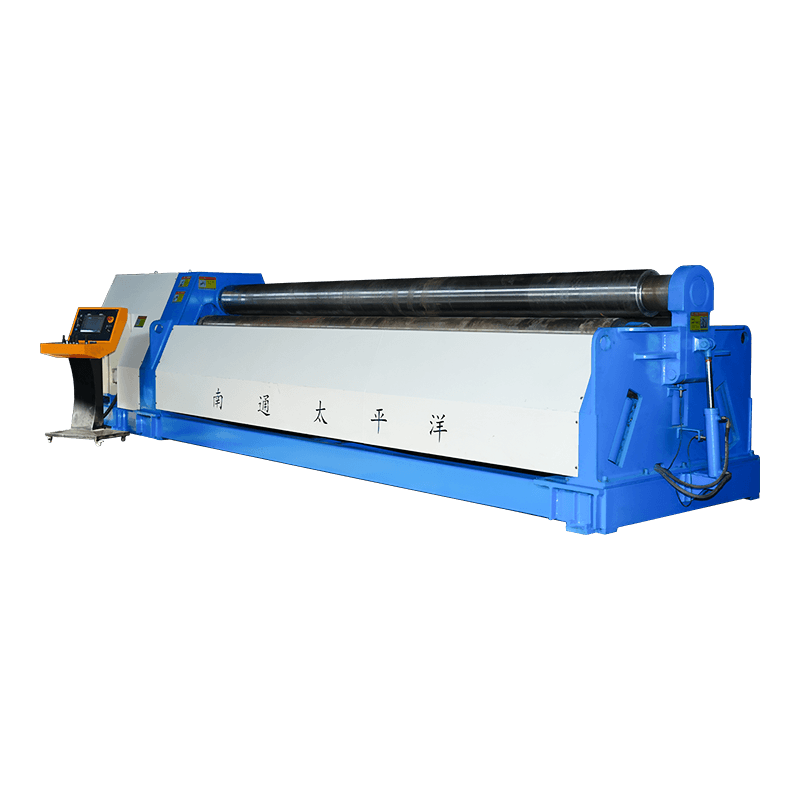

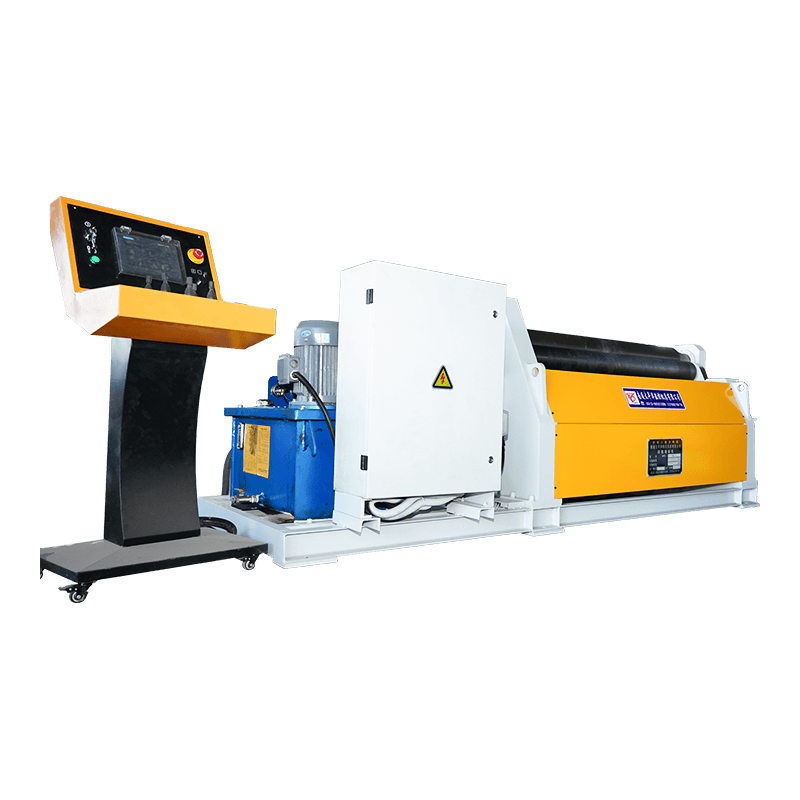

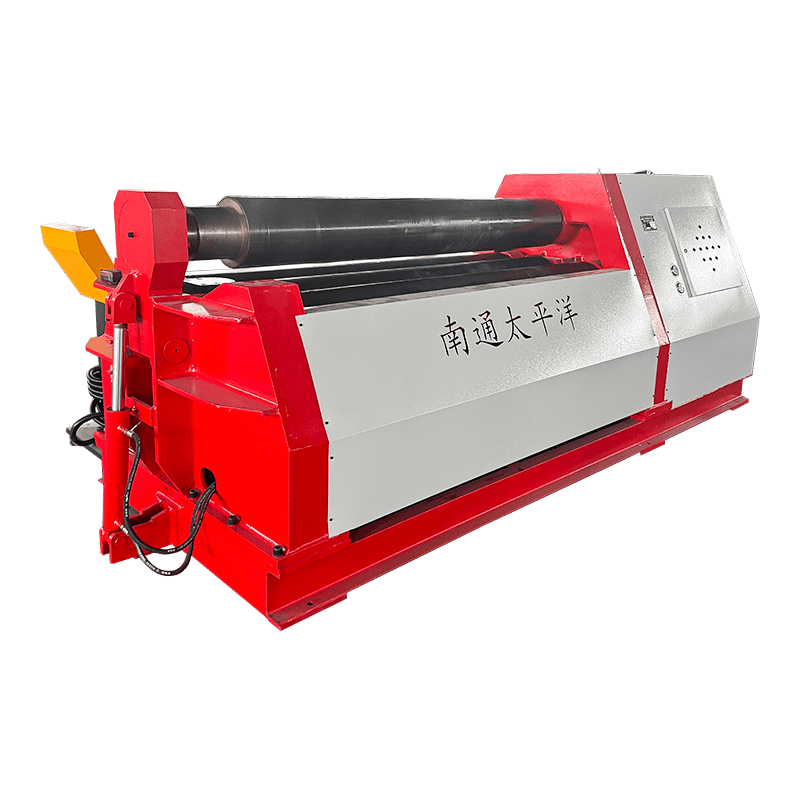

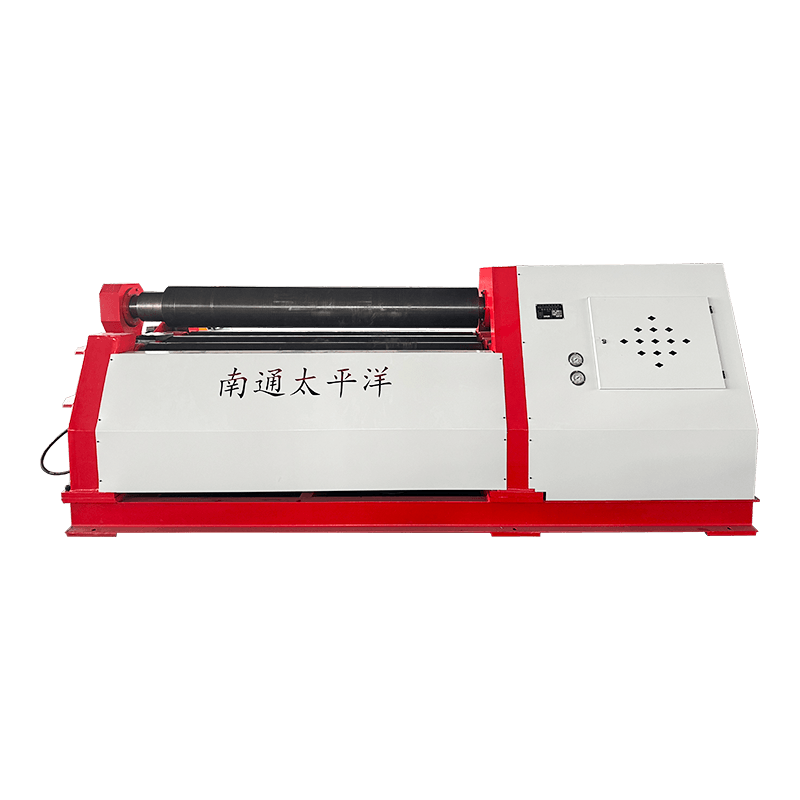

Máquina laminadora de 4 rodillos serie W12

La máquina laminadora de placas de 4 rodillos serie W12 es una solución hidráulica de doblado de placas de alta eficiencia diseñada para predoblar y laminar placas de metal en piezas de trabajo cilíndricas, cónicas o curvas. Ampliamente utilizada en recipientes a presión, calderas, tuberías e industrias de acero estructural, esta máquina integra el predoblado y el conformado en una sola operación, eliminando la necesidad de equipos adicionales.

Estructura y principio de funcionamiento
La máquina adopta una configuración de cuatro rodillos:
El rodillo superior es el rodillo impulsor principal, con su movimiento vertical controlado por un motor hidráulico para un funcionamiento estable y potente.
El rodillo inferior aplica fuerza de sujeción a la placa a través de un cilindro hidráulico, asegurando una sujeción firme durante el proceso de formación.
Los dos rodillos laterales, colocados simétricamente a ambos lados del rodillo inferior, se mueven a lo largo de carriles guía inclinados. Son accionados por un sistema mecánico que consta de tuercas, gusanos y tornillos principales, que proporcionan soporte lateral controlado y fuerza de conformado.
Este diseño permite predoblar ambos extremos de la placa en una sola configuración, lo que reduce el desperdicio de material y mejora la eficiencia en comparación con las máquinas de tres rodillos.

Características clave
Conformado en un solo paso: El predoblado y el laminado se pueden completar en la misma máquina, lo que ahorra tiempo de configuración.
Accionamiento hidráulico completo: Funcionamiento suave, alta rigidez y fuerza de sujeción confiable
control de decisión: Sistema CNC opcional para el control automático de las posiciones de los rodillos, mejorando la repetibilidad
Amplia compatibilidad de materiales: Adecuado para placas de acero al carbono, acero inoxidable, aluminio y aleados.

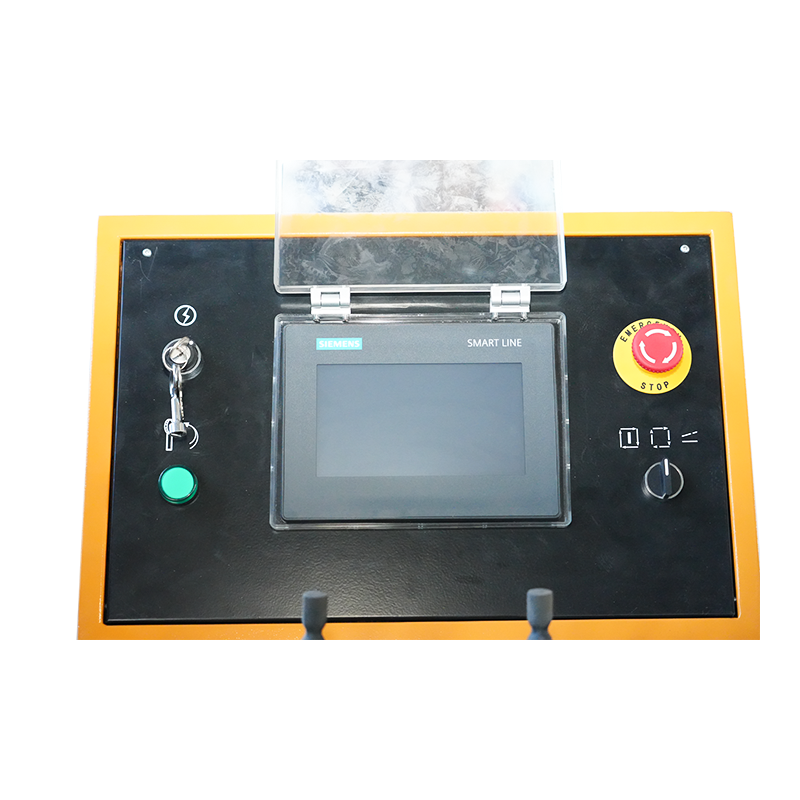

Fácil operación: Panel de control fácil de usar con modos manual y automático

Aplicaciones
Recipientes a presión y calderas
Fabricación de tuberías
Fabricación de torres eólicas y estructuras de acero.
Industrias automotrices y de construcción naval

Consulta

Descripción del Producto

Especificaciones

modelo

Espesor
de placa inscrita
(mm)

Preflexión máxima
Espesor
(mm)

ancho de
placa inscrita
(mm)

Rendimiento de la placa
fuerza
(Mpa)

Diámetro de
rodillo superior
(mm)

director del motor
(kilovatios)

peso
(kg)

en general
dimensiones
LXWXH
(mm)

W12-4X1500

1-4

3

1500

245

140

3

1800

2800X900X1100

W12-4X2000

1-4

3

2000

245

160

4

2600

3400X900X1100

W12-6X2000

1-6

5

2000

245

170

4

3200

3600X1100X1350

W12-6X2500

1-6

5

2500

245

190

5.5

3800

4000X1200X1400

W12-8X1500

1-8

6

1500

245

190

5.5

3100

3500X1100X1350

W12-8X2500

2-8

6

2500

245

220

7.5

3800

4300X1300X1600

W12-12X2000

3-12

10

2000

245

240

7.5

4800

3800X1300X1600

W12-12X2500

3-12

10

2500

245

260

11

5200

4350X1450X1700

W12-16X2000

3-16

12

2000

245

260

11

5800

4100X1500X1800

W12-16X2500

3-16

12

2500

245

280

11

7500

4950X1600X1980

W12-16X3000

3-16

12

3000

245

340

15

9500

5600X1800X2100

W12-20X2000

3-20

16

2000

245

280

11

7800

4350X1600X2000

W12-20X2500

3-20

16

2500

245

340

15

9200

5000X1800X2200

W12-25X2000

4-25

20

2000

245

340

15

9400

4350X2000X2500

W12-25X2500

4-25

20

2500

245

380

22

11000

5000X2200X2600

W12-25X3100

4-25

20

3100

245

420

30

16000

6000X2200X2700

La descripción y las especificaciones proporcionadas en este catálogo están sujetas a modificaciones sin previo aviso.

Contáctenos para más detalles

¡No dude en contactar cuyo nos necesite!

SUBMIT

Acerca de
Nantong Pacific CNC Machine Tool Co., Ltd
Nantong Pacific CNC Machine Tool Co., Ltd

Nantong Pacific CNC Machine Tool Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other productos, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Como profesional China 4 Roller Rolling Bending Machine Manufacturers and W12 Series 4-Rollers Rolling Machine Company, La compañía ahora tiene la capacidad de diseñar, desarrollar y fabricar productos de serie estándar y equipos no estándar. Los productos se venden bien en todo el país, una gran cantidad de exportaciones al sudeste asiático, Europa, los Estados Unidos y el Medio Oriente. La compañía cubre un área de más de 20,000 metros cuadrados, con un grupo de ingenieros y técnicos con ricos conocimientos profesionales, producción y equipos de prueba. Over the years, has been committed to the research and innovation of forging machine tools, the product sales and after-sales service is sparing no effort, has in Beijing, Tianjin, Shenyang, Shandong, Zhejiang, Guangzhou, Shanghai, Hangzhou, Chengdu, Xi 'an and Jiangsu area established a more perfect set of pre-sale, sale, after-sales service in one of the Las ramas, hacen todo lo posible para satisfacer las necesidades de los clientes nacionales y extranjeros.


En el mundo actual lleno de esperanza y oportunidades, las máquinas herramientas del Pacífico y nuestros clientes van de la mano para el desarrollo común.

Noticias
Extensión del conocimiento de la industria

1. Introducción a Dobladora de 4 rodillos

La máquina laminadora de 4 rodillos, también conocida como máquina laminadora de 4 rodillos serie W12, es un equipo laminador de placas de alto rendimiento ampliamente utilizado para formar formas cilíndricas, de arco y cónicas a partir de láminas de metal. Es esencial en industrias como la construcción naval, recipientes a presión, torres eólicas y fabricación de estructuras de acero pesadas.

En comparación con las máquinas tradicionales de 3 rodillos, el diseño de 4 rodillos mejora la eficiencia al 30%-50% y reducir el desperdicio de material hasta 20% , lo que la convierte en la solución preferida para el conformado de placas de precisión.

Máquina herramienta CNC Nantong Pacific Co., Ltd es una empresa clave de la industria nacional de maquinaria, ubicada en la Zona de Desarrollo Económico y Tecnológico de Haian, donde el entorno es hermoso y el tráfico conveniente, lo que facilita el rápido establecimiento de comunicación entre empresas y clientes. La empresa está totalmente equipada y se especializa en la producción de cizallas, dobladoras, laminadoras, prensas hidráulicas, punzonadoras y otros productos, ampliamente utilizados en: industria ligera, aviación, construcción naval, metalurgia, instrumentación, electrodomésticos, productos de acero inoxidable, industria de la construcción y decoración. Nuestros productos se venden bien tanto en el país como en el extranjero.

2. Principio de funcionamiento de Máquina de 4 rodillos W12

(1) Sistema de transmisión principal del rodillo superior

El rodillo superior sirve como componente principal impulsor, impulsado por motores hidráulicos que garantizan una rotación estable y potente para operaciones de laminación continua.

(2) Movimiento vertical del rodillo inferior

El rodillo inferior se mueve verticalmente bajo presión hidráulica, aplicando fuerza a través del aceite hidráulico en el cilindro para sujetar la placa de forma segura. Esto asegura una distribución uniforme de la presión.

(3) Sistema de ajuste de rodillos laterales

Los rodillos laterales en ambos lados se mueven a lo largo de los rieles guía mediante mecanismos de tornillo, gusano y tornillo de avance, lo que permite un control preciso de la curvatura para diferentes espesores de placa.

La máquina permite Precurvado y laminado de ambos extremos de la placa en el mismo equipo. , mejorando significativamente la productividad y reduciendo el tiempo de manipulación de materiales.

3. Ventajas clave de la máquina laminadora de 4 rodillos

  1. Alta eficiencia: La sujeción única completa el laminado y el predoblado.
  2. Conformación de precisión: La precisión alcanza ±0,5mm para estructuras cilíndricas.
  3. Mano de obra reducida: El control hidráulico automatizado reduce la intervención manual.
  4. Amplia aplicación: Adecuado para placas de 2 mm a 80 mm de espesor.
  5. Rendimiento estable: La sincronización hidráulica garantiza una calidad de rodadura constante.

4. Descripción general de los parámetros técnicos

Artículo Especificación Beneficio de rendimiento
Espesor de la placa 2-80 milímetros Amplia gama de aplicaciones
Precisión de rodadura ±0,5 mm Conformación de alta precisión
Mejora de la eficiencia 30%-50% Ciclo de producción más rápido
Especificaciones técnicas de la laminadora de placas de 4 rodillos serie W12

5. Aplicaciones industriales

La máquina dobladora de rodillos de 4 rodillos se utiliza ampliamente en:

  • Fabricación de recipientes a presión
  • Producción de torres eólicas
  • industria de construccion naval
  • Fabricación de estructuras de acero.

6. Preguntas frecuentes

P1: ¿Cuál es la principal ventaja de la estructura de 4 rodillos?

Permite el precurvado y laminación en una sola máquina, mejorando la eficiencia y reduciendo el desperdicio de material.

P2: ¿Qué rango de espesor puede manejar?

Puede manejar placas de acero desde 2 mm hasta 80 mm según la capacidad del modelo.

P3: ¿Está disponible el control CNC?

Sí, los sistemas CNC son opcionales y mejoran significativamente la precisión y el nivel de automatización.
