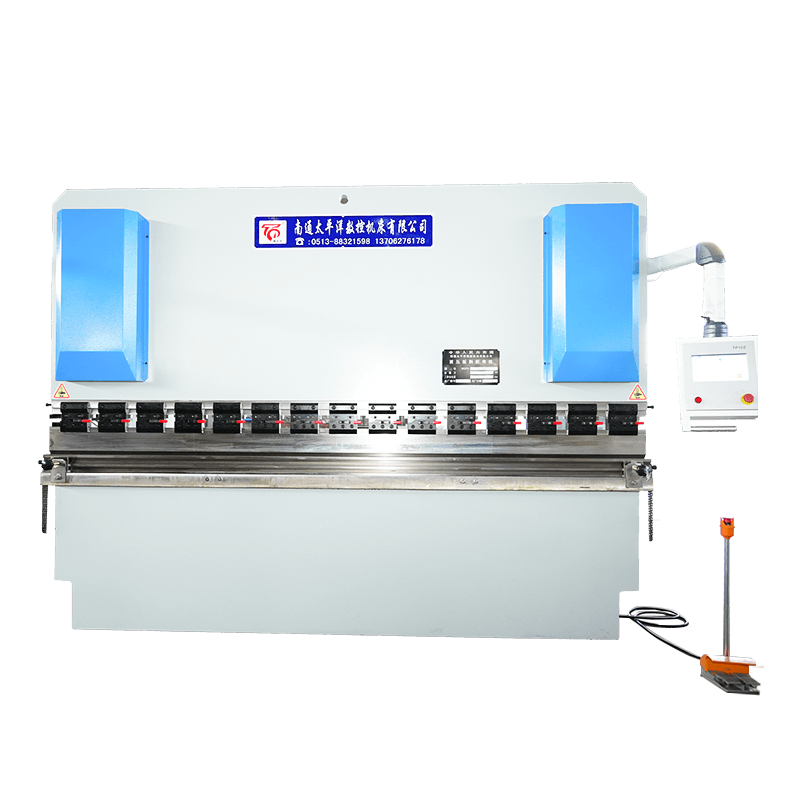

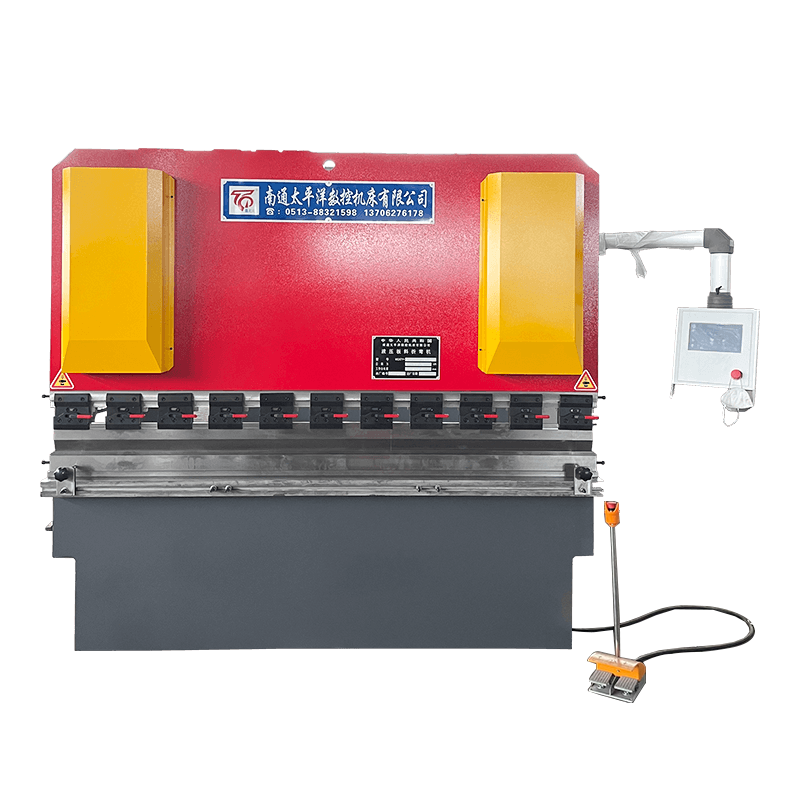

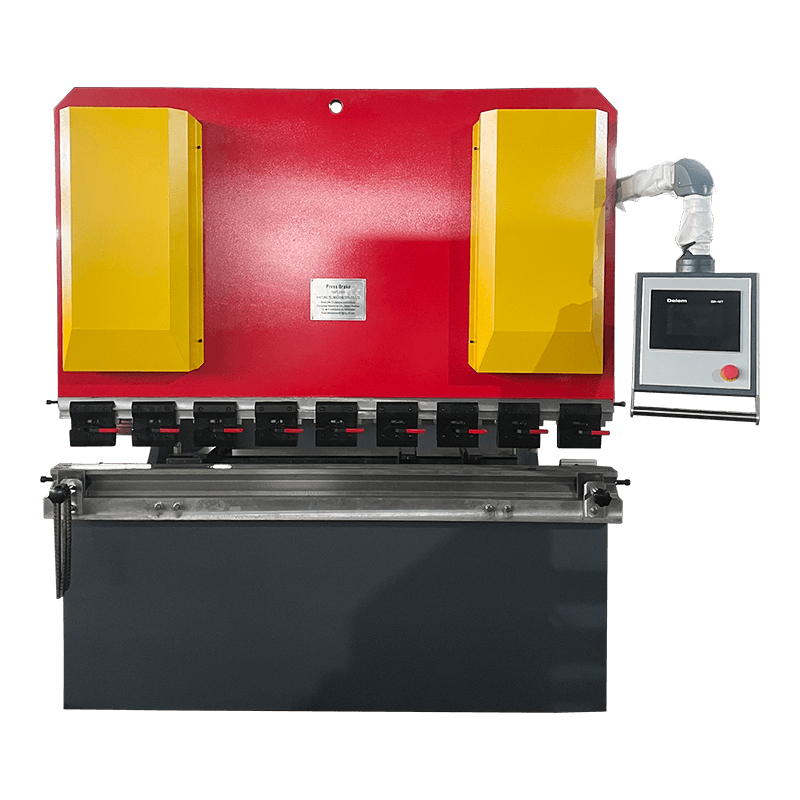

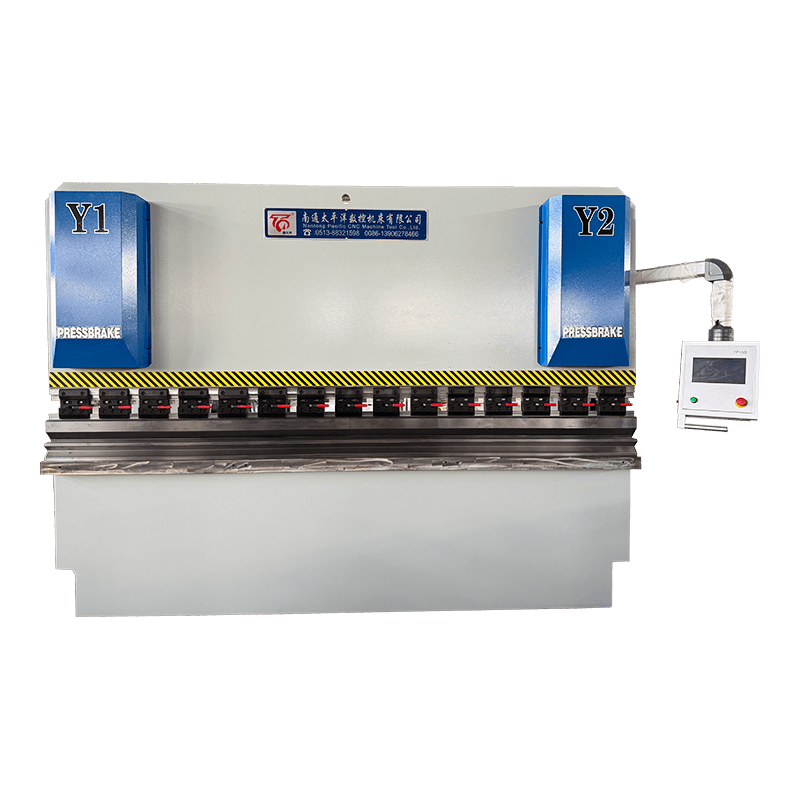

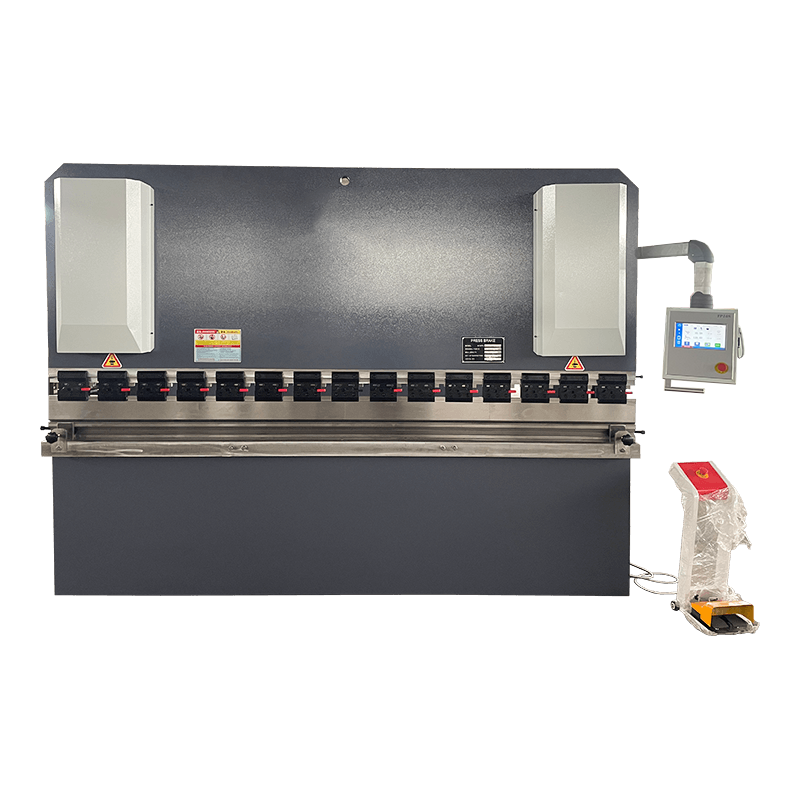

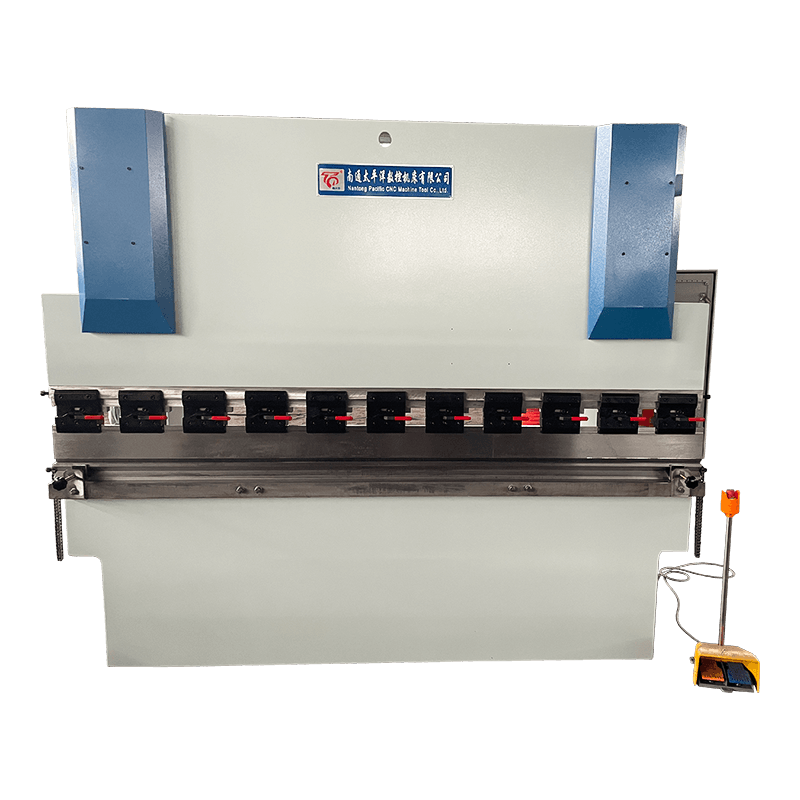

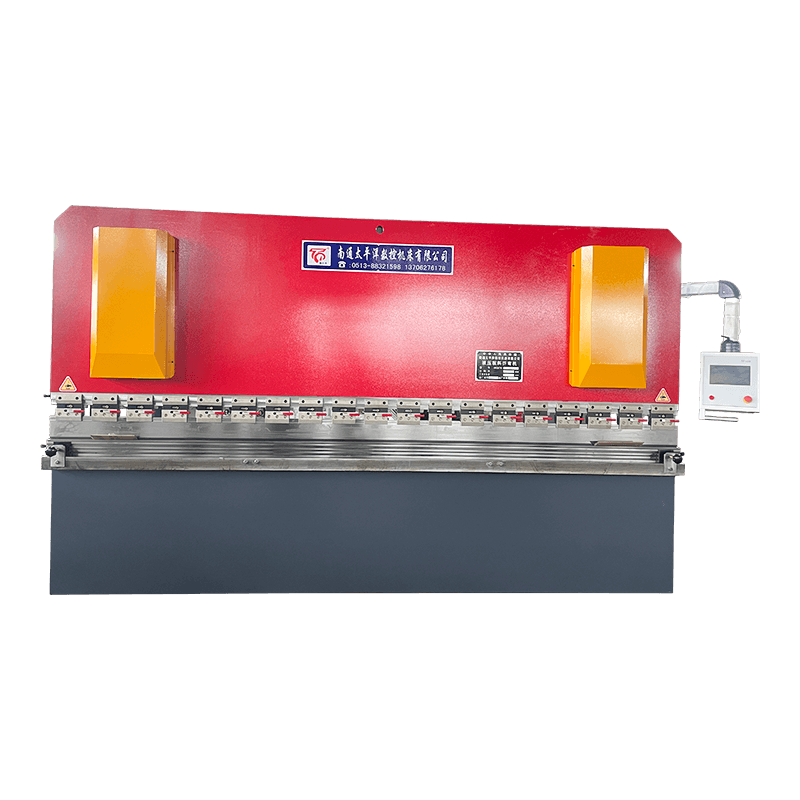

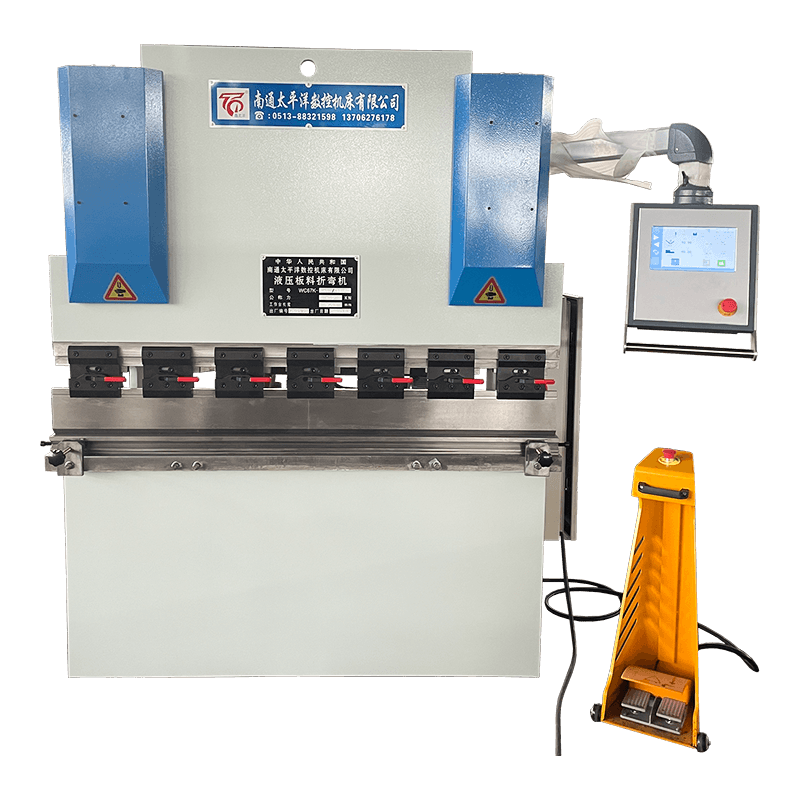

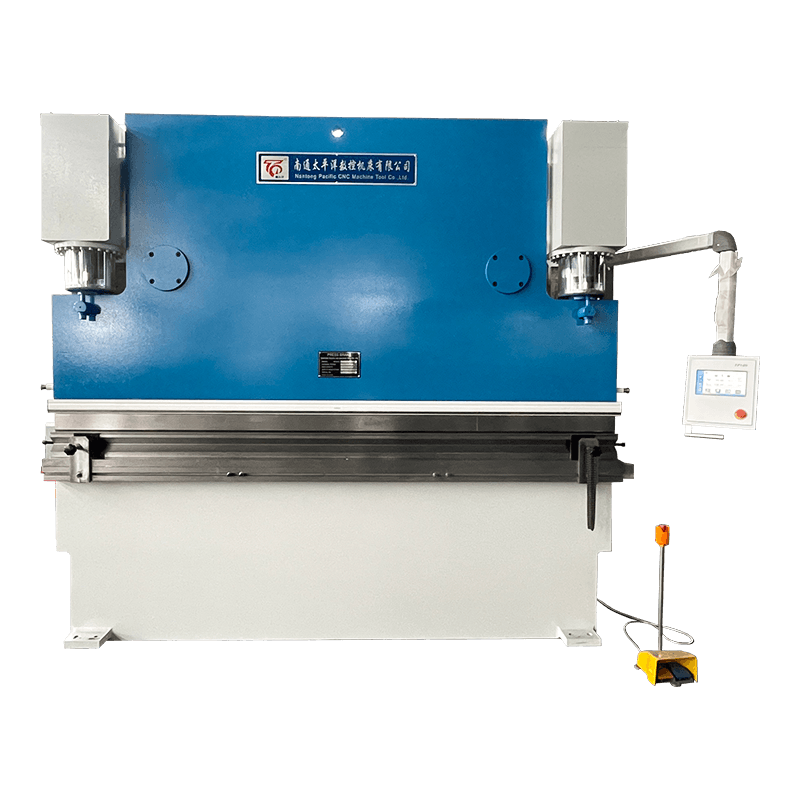

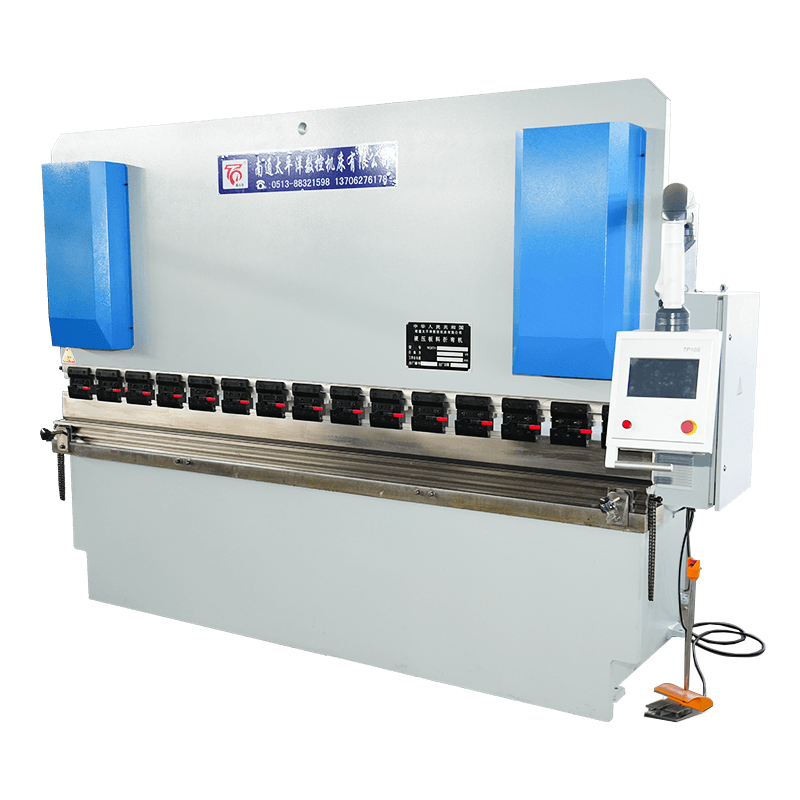

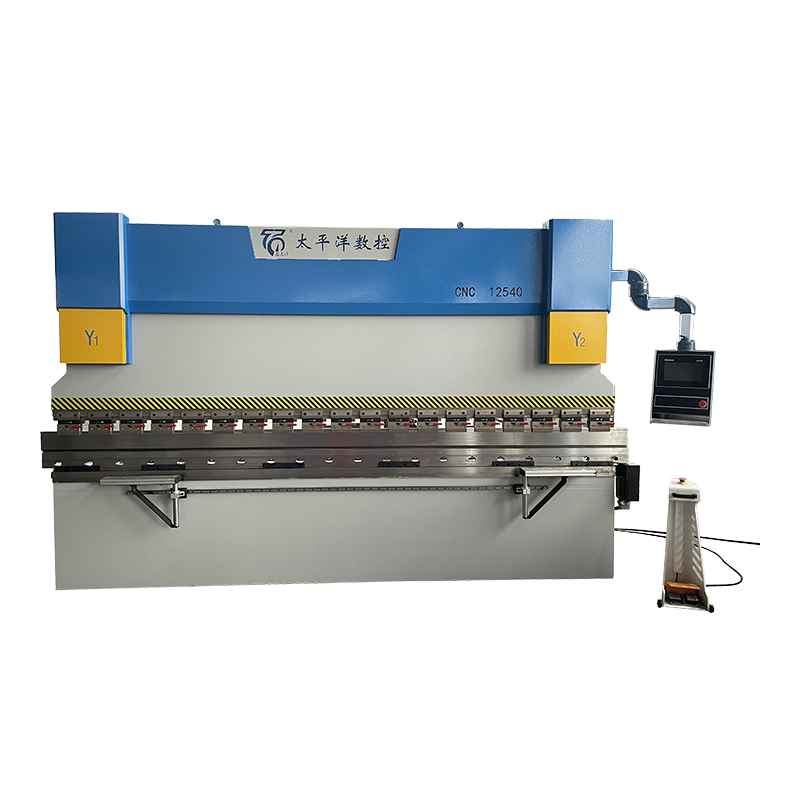

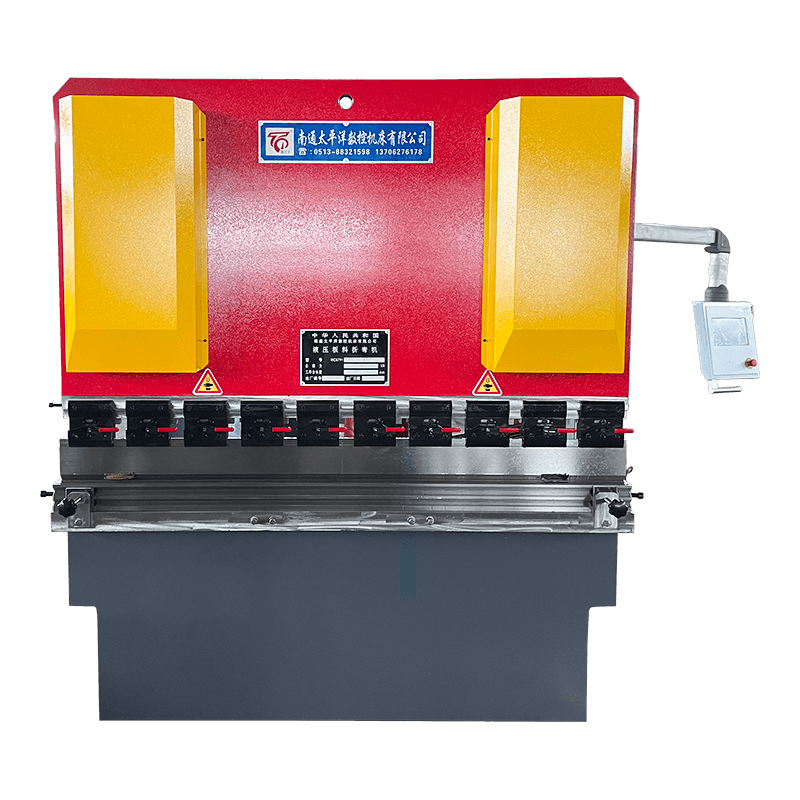

Dobladora hidráulica de chapa metálica CNC síncrona con eje de torsión serie WC67K

La prensa plegadora hidráulica CNC con barra de torsión serie WC67K es una máquina dobladora de láminas de metal de alta precisión y rango medio, ampliamente utilizada en la fabricación de metales, gabinetes eléctricos, utensilios de cocina y industrias de acero estructural. Por lo general, está equipado con sistemas CNC TP10S o DA41T (Swiss Cybelec CT8 es opcional), que ofrece un rendimiento estable, alta precisión y capacidades de programación flexibles para tareas de plegado complejas.

Características clave
Estructura rígida totalmente de acero: Toda la máquina adopta un marco soldado de placa de acero de alta resistencia, verificado por el software de análisis de tensión ANSYS para garantizar estabilidad, rigidez y precisión constante a largo plazo bajo cargas pesadas.

Herramientas segmentables: Tanto el molde superior como el inferior se pueden segmentar según los requisitos del cliente, adaptándose a piezas de diferentes longitudes y formas, y mejorando la flexibilidad de producción.

Tope trasero servocontrolado: El tope trasero y la carrera deslizante son impulsados por servomotores controlados por servocontroladores dedicados, lo que garantiza una alta precisión de posicionamiento y repetibilidad para dimensiones de plegado precisas.

Control CNC multieje: El sistema controla el eje X (medidor trasero) y el eje Y (carrera deslizante) y puede almacenar múltiples conjuntos de programas para recuperarlos rápidamente, agilizar la producción por lotes y reducir el tiempo de configuración.

Programación de ángulo inteligente: El sistema CNC admite la programación de ángulos ingresando la longitud, el espesor y los parámetros del molde del material, calculando y configurando automáticamente los parámetros de plegado requeridos para obtener resultados consistentes.

Protección de seguridad mejorada: El interruptor de pedal está equipado con una función de parada de emergencia, que garantiza un apagado inmediato en caso de situaciones inesperadas para proteger tanto al operador como a la máquina.

Aplicaciones
Esta plegadora CNC de eje de torsión es adecuada para doblar acero al carbono, acero inoxidable, aluminio y otras láminas de metal en industrias que incluyen:

Talleres de procesamiento de chapa.
Fabricación de armarios y cerramientos eléctricos.
Fabricación de equipos de cocina y electrodomésticos.
Construcción y fabricación de acero estructural

Consulta

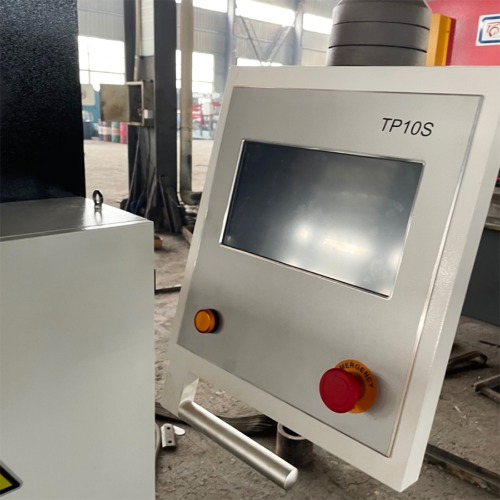

Introducción al sistema TP10S:

• Sistema de pantalla táctil TFT de 10 pulgadas de alta definición y alto contraste
• La página es sencilla y los botones grandes son más fáciles de operar.
• El estilo de programación basado en menús, la interfaz de usuario es intuitiva y amigable.
• El controlador y el conductor utilizan una comunicación de bus confiable y de alta velocidad.
• Cableado cómodo y fácil mantenimiento.
• Una programación perfecta puede mejorar la eficiencia del doblado por lotes en varios pasos.
• Visualización interactiva de alarmas.
• Idioma opcional: chino, inglés.
• Flexión optimizada.
• Admite el cálculo automático del ángulo y la longitud de flexión.
• Admite compensación de ángulo y compensación de longitud.
• Admite la función de escape.
• Soporta la gestión de moho.
• Puede almacenar productos y secuencias de doblado de varios pasos. Funciones potentes
• Alta confiabilidad y fuerte capacidad antiinterferente
• Configuración de válvula de soporte
• Función de límite suave
• Desplazamiento manual del eje (protección por contraseña)
• Función de enseñanza de navegación del eje X\Y (protección por contraseña)

Con DA41T:

Características de rendimiento de la máquina herramienta

• Toda la máquina adopta una estructura de soldadura de placa de acero y el software de análisis de tensión ANSYS garantiza la estabilidad y precisión de la máquina.
• Los moldes superior e inferior se pueden segmentar según los requisitos del cliente para adaptarse al procesamiento de productos de diferentes tamaños.
• El servomotor que controla el tope trasero y la carrera del cilindro es controlado por el servocontrolador, lo que puede lograr una mayor precisión de trabajo.
• El sistema puede controlar el eje X (medidor trasero) y el eje Y (carrera del cilindro o carrera deslizante), y el sistema puede almacenar múltiples conjuntos de programas para facilitar el procesamiento de productos posteriores.
• El sistema DA-41S puede programar el ángulo ingresando la longitud y el espesor del material y los parámetros del molde.
• La función de parada de emergencia del interruptor de pedal garantiza que la máquina se detenga en caso de emergencia.
• El producto tiene una alta configuración, una velocidad de funcionamiento rápida y un rendimiento más estable

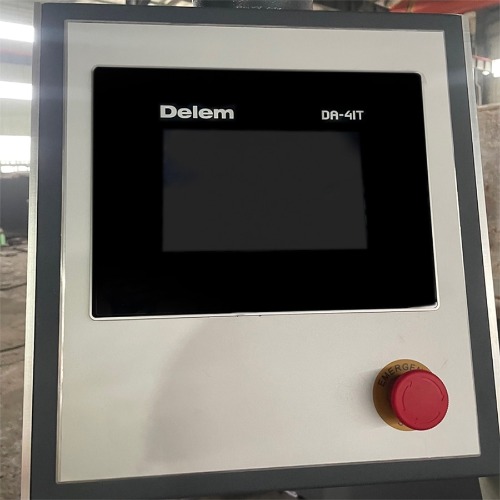

Introducción al sistema DA41T

Especificaciones técnicas	- Número de programa - Número máximo de pasos del programa 25 - Conversión métrica/imperial - Memoria de apagado - Conteo del tiempo de trabajo de la máquina.
Parámetros del eje	- Rango de recorrido: 0-9999,99 mm - Distancia de escape: 0-9999,99 mm - Rango de corrección de posición: 0-9999,99 mm - Escape programable - Transferencia sincrónica de ejes. - Movimiento manual de cualquier eje.
Instalación	- Instalación de paneles verticales - Dimensiones: 189x257x40mm
Función de programación	- Interfaz fácil de usar - Configuración de programación de datos - Ángulo de flexión - Configuración de parámetros del molde. - Posición del tope trasero - Función de escape - Retorno del eje Y - Corrección del eje Y - Selección de velocidad de plegado - Recuento de programas
Función de cálculo	- Cálculo de profundidad del eje Y.
Integración interna	- Modo de diagnóstico
Entrada/salida de control de eje	- Servomotor /-10V - Control de motor de CA de dos velocidades - Control de una etapa con salida direccional (operación de frecuencia variable)
Entrada/salida digital	- Configuración flexible del punto de entrada/salida - Aislamiento de radiodifusión y televisión.
Interfaz	- Interfaz de codificador TTL - Frecuencia de conteo de 1MHz - Entrada unipolar o diferencial de 5V o 12V - DNC RS-232C dúplex completo
Funciones auxiliares	- Múltiples selecciones de idiomas - Copia de seguridad fuera de línea y llamada de parámetros y programas.

Configuración estándar de la máquina:

• Sistema CNC TP10S estándar, eje R manual
• Soporte frontal fijo y extraíble
• El molde de la máquina dobladora está hecho de material 42CRMO, con una dureza de 42 grados, lo que garantiza la vida útil del molde.
• Abrazadera rápida
• El eje X está controlado por un husillo de bolas y una guía lineal.

Opcional:

• Protección fotoeléctrica o láser
• Molde especial
• Compensación mecánica o sistema de compensación hidráulica
• Personalización de iluminación o barandillas
• Eje R automático
• Otros requisitos especiales están sujetos a la verificación de precios de la empresa

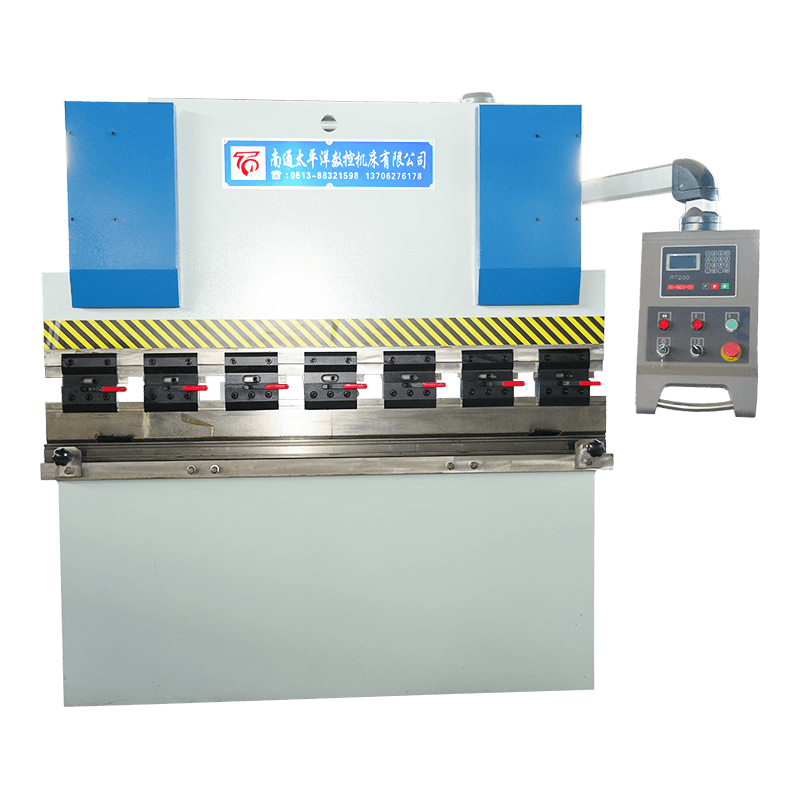

Parámetros principales de la plegadora hidráulica serie WC67Y/K

modelo	nominales Presión (KN)	Longitud de la mesa (mm)	Distancia entre fotogramas (mm)	Garganta Profundidad (mm)	Accidente cerebrovascular (mm)	Altura abierta (mm)	Motor principal (kilovatios)	Peso (kg)	Dimensiones generales LXWXH (mm)
WC67Y/K-40/1600	400	1600	1150	250	100	340	4	2000	1750x1350x1900
WC67Y/K-40/2200	400	2200	1850	250	100	340	4	2500	2300x1350x1900
WC67Y/K-40/2500	400	2500	2050	250	100	340	4	2800	2600x1400x1950
WC67Y/K-63/2500	630	2500	2050	250	120	360	5.5	4500	2600x1400x2000
WC67Y/K-63/3200	630	3200	2600	250	120	360	5.5	5400	3300X1450X2100
WC67Y/K-80/2500	800	2500	2050	250	120	380	7.5	5800	2650X1420X2120
WC67Y/K-80/3200	800	3200	2600	250	120	380	7.5	6100	3300X1450X2100
WC67Y/K-100/2500	1000	2500	2050	320	120	385	7.5	6100	2650X1450X2200
WC67Y/K-100/3200	1000	3200	2600	320	120	385	7.5	6600	3300X1450X2200
WC67Y/K-100/4000	1000	4000	3200	320	120	385	7.5	8000	4100X1450X2200
WC67Y/K-125/2500	1250	2500	2050	320	120	385	7.5	6300	2650X1550X2200
WC67Y/K-125/3200	1250	3200	2600	320	120	385	7.5	7000	3300X1550X2200
WC67Y/K-125/4000	1250	4000	3200	320	120	385	7.5	8200	4100X1550X2200
WC67Y/K-160/3200	1600	3200	2600	320	200	470	11	10000	3300X1780X2500
WC67Y/K-160/4000	1600	4000	3200	320	200	470	11	12000	4100X1780X2520
WC67Y/K-200/3200	2000	3200	2600	320	200	485	11	12000	3300X1750X2680
WC67Y/K-200/4000	2000	4000	3200	320	200	485	11	13800	3300X1750X2680
WC67Y/K-250/3200	2500	3200	2600	320	250	560	18.5	13600	3300X2000X2880
WC67Y/K-250/4000	2500	4000	3200	320	250	560	18.5	15000	4100X2050X2980
WC67Y/K-300/3200	3000	3200	2600	350	250	560	22	16000	3300X2050X3000
WC67Y/K-300/4000	3000	4000	3200	350	250	560	22	20000	4100X2080X3100
WC67Y/K-300/6000	3000	6000	4700	350	250	560	22	28000	6100X2080X3250
WC67Y/K-400/3200	4000	3200	2600	350	250	580	37	20000	3300X2000X3000
WC67Y/K-400/4000	4000	4000	3200	350	250	580	37	26000	4100X2080X3150
WC67Y/K-400/6000	4000	6000	4750	400	250	580	37	37500	6100X2180X3580
WC67Y/K-500/4000	5000	4000	3200	350	250	580	37	26000	4100X2080X3150
WC67Y/K-500/6000	5000	6000	4750	400	250	580	37	37500	6100X2180X3580

La descripción y las especificaciones proporcionadas en este catálogo están sujetas a modificaciones sin previo aviso.
